高壓離心風機在高速旋轉的過程中，葉片除了受到離心力的作用外還會受到氣流與蝸殼作用所產生的附加的應力，但這個附加應力和葉片在高速旋轉過程中產生的離心力相比較小，因此為了便于對高壓風機葉片在高速旋轉時的強度進行計算，忽略氣流與蝸殼作用所產生的附加的應力對葉片的作用。

將葉片簡化為一個固定梁，對于固化梁結構來說，其在工作時的極大力矩主要產生在梁的兩端位置。q為均布載荷在單位長度上的大小；I為固定梁的長度。

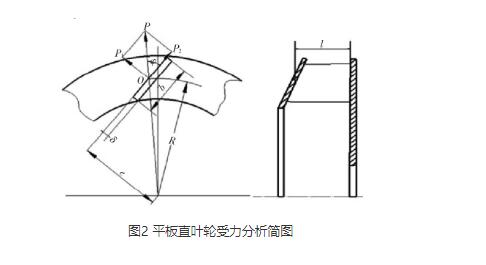

對于平板直葉輪，其葉片在工作中的受力如圖2所示。

高壓離心風機的葉輪在高速旋轉時，設其角速度為ω，因此其在高速旋轉時產生的離心力P可表示為：

式中：ρ為葉輪的材料密度；b為葉輪的葉片長度；ω為葉輪的旋轉角速度；δ為葉輪的壁厚；I為葉輪葉片的平均寬度；R為葉輪中心到葉片重心的距離；c為輔助計算系數，取86.8。

如上頁圖2所示，在計算高壓離心風機的葉片強度時，假設葉片的重心位于O點，則其在工作過程中的離心力可分解為法向力P1和切向力P2，葉片旋轉時在這兩個力的作用下發生形變，同時在葉片內產生彎曲應力，因葉片的結構形狀決定了其在旋轉時產生的正應力的數值要遠大于切應力的數值，因此在分析時，只考慮產生的彎曲正應力，該正應力可表示為：

式中：φ為P方向和P2的夾角。因?yàn)槿~片的極大彎矩為，因此葉片在高速旋轉過程中的極大彎曲應力為：

式中：e為葉片中心到葉片迎風面的垂直距離；W為抗彎截面模數。

上述內容便是高壓風機廠家為大家介紹的高壓離心風機的葉片強度的計算，葉片強度是高壓離心風機的一個重要參數，直接關系著高壓風機的質量和性能，所以大家在設計高壓風機時，對于高壓離心風機的葉片強度要著重把握一下。
